視頻監控/安全系統實現方案

2009/09/04

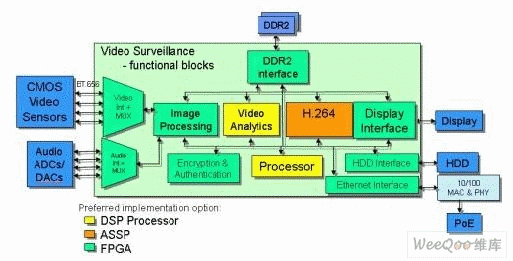

圖1：多攝像機的DVR視頻監控系統框圖

　　圖1是一種通用的多攝像機的DVR視頻監控系統。視頻源來自CMOS視頻傳感器、CCD視頻傳感器或模擬視頻源。專有的視頻接口將輸入視頻流轉換成普通的格式，然后對不同的視頻流(以及音頻)進行多路復用,在圖像信號處理單元進行預處理。視頻預處理的目的是降低噪聲和消除像素缺陷。

　　視頻分析技術應用于檢測在預定義畫面中的運動。這個運動檢測輸出可減少所需的存儲容量。在一些視頻監控應用中，視頻分析是必需的，如人/車統計、汽車的車牌號碼識別和/或人臉識別。

　　一個典型的具有多個攝像機視頻源的視頻監控系統總是會生成大量的數據，因此減少所需的存儲容量非常重要。MPEG-4、H.264、和MJPEG被用來減少所需的存儲容量。H.264是一種針對視頻監控應用的流行壓縮算法，因為它能以相當低的比特率(只有MPEG-2或MPEG-4第2部分一半或更低的比特率 )提供良好的視頻質量的功能。

　　經過壓縮后的數據通過硬盤驅動器接口存儲至視頻存儲服務器，或通過以太網網絡發送。視頻數據傳送到顯示器之前通常是取自硬盤驅動器，并經過了解碼以及一些圖像后處理，如縮放、色彩空間轉換或覆蓋應用。通常情況下，存儲器接口(如DDR2)是用來存儲視頻幀。此外，某些系統要求視頻內容的實時加密以確保安全和源/用戶身份驗證。最后，需要用處理器控制和協調/排定各種不同的任務。

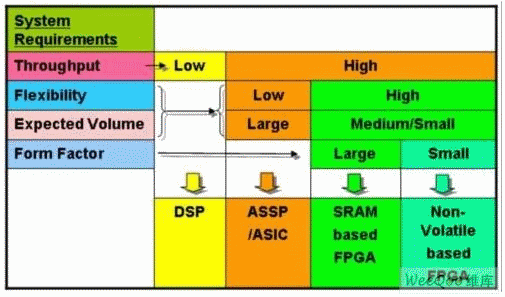

圖2：根據吞吐量、靈活性、批量和形狀因子要求進行選擇的步驟

　　圖2說明了系統的要求，如吞吐量、靈活性、預計批量和形狀因子是如何推動不同的實現技術和器件的。對于低數據吞吐量的要求，DSP處理器是最節省成本的器件。然而，產品壽命期間的預計批量以及硬件的靈活性會大大響設計者在ASIC/ASSP和FPGA器件之間作出選擇。如果是硬件靈活性低的系統要求和預計有大的批量，設計者則青睞于ASIC/ASSP解決方案；而對于硬件靈活性高的系統要求和較小的預期批量，設計者青睞FPGA解決方案。常見的小型視頻監控攝像機有小尺寸的要求，設計者青睞采用非易失性FPGA ，因為它們不需要額外的外部非易失性配置存儲器件。

　　系統集成組合了不同器件的優勢：DSP處理器有時集成了ASSP IP模塊，ASSP/ASIC有時集成了處理器，F(xiàn)PGA有時集成了硬處理器和硬IP核。

　　對于視頻監控系統(圖1)，由于這些任務的時序性質，用DSP處理器可以有效實施視頻分析功能和處理器塊。然而在有些情況下，F(xiàn)PGA的加速功能有助于進行一些視頻分析功能，如運動檢測、面部識別等。

　　如圖1所示的H.264編碼器是一個要求高吞吐量、硬件靈活性低、大且復雜的功能塊，通常是用ASSP或ASIC來實現，以獲得小尺寸的解決方案。

　　但是ASIC和ASSP帶來了高昂的非重復性工程費用成本，除非批量非常大。如果只有一小部分用戶使用特殊的功能模塊，那么FPGA解決方案可提供更好的回報。對于ASIC和ASSP，這些器件有限的功能和固有的不靈活性，不允許在設計完成后根據市場的要求改進或添加新的功能。FPGA卻能提供廣泛的功能和高度的靈活性。

　　具有下列要求的視頻監控系統模塊將受益于FPGA的靈活性:

1. 這視頻和音頻接口以及多路復用器需要硬件的靈活性，以支持不同的攝像機和不同數目的攝像機。


2. DDR接口必須支持不同的存儲器總線寬度和不同的DDR標準。


3. 支持各種圖像信號處理算法(二維FIR濾波器、二維中值濾波器、縮放、邊緣檢測、伽瑪校正、alpha混合、白平衡、鏡頭陰影校正、缺陷像素校正、去馬賽克、逐行掃描，彩色空間校正等)，在一個特定的視頻監控攝像機實施方案中可能需要各種算法的子集。這些算法結構的有效實現取決于吞吐量的要求，而吞吐量的要求又取決于系統中攝像機的數量和視頻標準采樣率。


4. 在視頻監控攝像系統中并非總是需要硬盤驅動器接口和以太網接口，但可作為選擇方案。


5. 并非總是需要顯示器接口，當需要它時，有很多不同的可以實現的顯示器接口可供選擇。


6. 只在某些系統中需要加密和認證。根據不同視頻格式的不同的吞吐量要求，以及在一個特定的監控系統中不同的攝像機數量，最佳加密和認證系統可能需要不同的尺寸最優的實現架構。

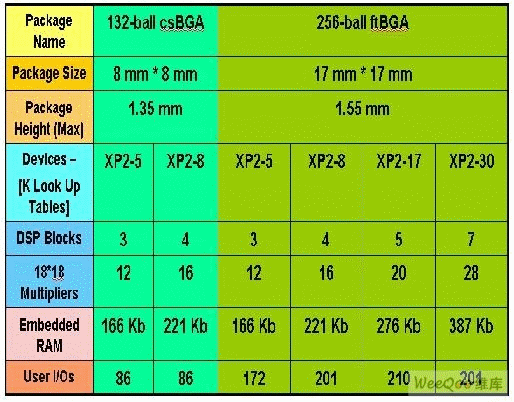

圖3：LatticeXP2非易失器件系列具有低成本的封裝

　　本文小結

　　對于大量的各種視頻監控攝像機和DVR的應用，F(xiàn)PGA所具有硬件靈活性、并行處理能力以及零非重復性工程費優勢。采用非易失FPGA不再需要外部引導芯片PROM，可以構建一個提供瞬時啟動功能的單芯片解決方案。帶有片上密鑰存儲并支持內置的AES 128位加密技術的特性為保護FPGA編程位流、防止外部篡改提供了安全保障。許多安全攝像系統解決方案，包括嵌入式攝像機/DVR系統，都能從傳統的基于SRAM的FPGA中受益，但當功耗、電路板面積、成本和集成度特性非常重要時，非易失FPGA是一個更具吸引力的替代方案。
