ZXIP10-AS IP電話系統 產品介紹

1 概述

1.1 ZXIP10-AS IP電話系統簡介

IP電話技術是一種利用國際互聯網Internet或企業內部網Intranet等基于IP的網絡作為傳輸載體來實現計算機-計算機、普通電話-普通電話、計算機與普通電話之間進行話音通信的技術。隨著Internet 的發展和IP技術的日漸成熟，IP電話技術已經成為電信運營商、ISP等競相提供VoIP長途電話服務的相關技術的關鍵技術。

深圳市中興通訊股份有限公司順應IP電話發展的潮流，適時推出了中興ZXIP10-AS IP電話系統。該系統是一大容量、高密度、高集程度、高可靠性的電信級IP電話系統, 系統結構采用合理的集中管理、分散控制的設計。中興ZXIP10-AS IP電話系統支持<<IP電話/傳真技術體制>>、<<IP電話網關設備互通規范>>、<<IP電話網關設備規范>>、H.323V2、H.323V3標準等，中興IP電話網關與這些標準完全兼容，可與其它廠家的網關和網守互通，滿足網絡商用運營的需要。

在提供業務方面, 中興IP電話系統具有針對IP PHONE的業務生成環境(在IN的業務生成環境上添加相應的針對IP PHONE應用的SIB)，既可以滿足將原有的IN業務無縫過渡到IP PHONE，又可根據IP PHONE的特點生成和增加新的IP PHONE業務。另外，深圳市中興通訊股份有限公司擁有強大的技術開發能力，完全可與運營商根據用戶需求自行定做各種新業務。

在提供的語音質量問題上, 該系統采用ITU-T G.723.1和G.729a等標準來實現高質量實時語音編解碼，并具備靜音編碼技術傳輸雙方通話過程中實際交談時段的數據，而將雙方靜默時段的帶寬釋放給其他話音業務從而提高帶寬利用率，節省通信資源；采用ITU-T G.168標準實現回聲消除，充分滿足象衛星通信具有較高的回聲延時需求；采用前向糾錯算法來保證語音質量、抗信道干擾；采用單板的IP包交換和數據壓縮，提高數據傳輸效率。

IP電話系統具備強大的維護和管理能力，該系統提供包括系統配置、網關管理、用戶管理、呼叫管理、狀態跟蹤以及智能語音應答等在內的維護管理功能，并且采用全中文圖形界面，使系統配置和維護非常方便。

中興IP電話系統具有良好的組網能力。通過對VIRTUAL SWITCH的靈活運用及對MGCP/H.GCP的支持，既可以滿足現有的以H.323為基礎的組網策略，又可以通過網絡演變消除隨著用戶數的增加而引入的瓶頸，做到全網的負荷均衡，使投資得到最大利用。

ZXIP10-AS IP電話網關在單一的平臺上集成接入服務器的功能，將遠程用戶接入局域網或廣域網，支持模擬、ISDN撥號接入，可根據需要支持幀中繼、DDN、X.25專線接入。ZXIP10-AS IP電話網關成為電信運營商、ISP和企事業單位使用IP電話/傳真業務并遠程接入IP網絡的首選設備。

1.2 IP 電話系統的網絡位置及IP電話的基本原理

中興ZXIP10-AS IP電話系統主要由中興ZXIP10-AS IP電話網關(Gateway)、中興ZXIP10-AS IP電話網守(Gatekeeper)、中興ZXIP10-AS IP電話計費/認證中心等組成。其中, IP電話網關由媒體網關MG(Medium Gateway) 和虛交換（VIRTUAL SWITCH）組成。

電話網關是IP電話網的接入設備，它位于電路交換網與IP網之間，為用戶提供IP電話業務。中興ZXIP10-AS IP電話網關執行的功能滿足H.323建議定義的要求，主要執行語音編碼轉換、通信協議轉換及呼叫建立/拆除功能，另外電話網關還具備實時傳真業務、地址翻譯的緩存等功能。中興ZXIP10-AS IP電話網關中媒體網關(MG)與虛擬交換模塊(VIRTUAL SWITCH)之間是采用H.GCP/MGCP協議，網關的結構使得網絡的擴容極為簡單。

網守是提供地址解析和接入認證的設備。中興ZXIP10-AS IP電話網守功能滿足H.323建議定義的要求。主要功能實現地址翻譯、呼叫控制、帶寬控制、域管理等功能以及呼叫建立/拆除功能、呼叫授權、帶寬管理、呼叫管理等功能。RADIUS是網守與認證和計費中心之間授權（Authorization）、認證（Authentication）和計費（Accounting）的標準協議。

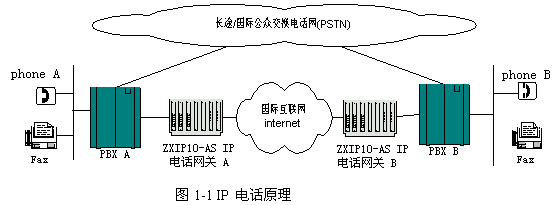

普通電話的基本流程是：用戶在phone A要打長途電話到phone B，語音從phone A到PBX A，通過PSTN網，經PBX B到phone B。而IP電話的基本流程為：用戶在phone A要打長途電話到phone B，語音經PBX A傳到網關A。在網關A對語音進行處理，打成可在IP網絡傳輸的語音包。由IP網絡將語音包傳給網關B，網關B對語音包進行處理，還原為語音，經PBX B傳到phone B。IP 電話原理見圖1-1。



1.3 ZXIP10-AS IP 電話系統總體框架

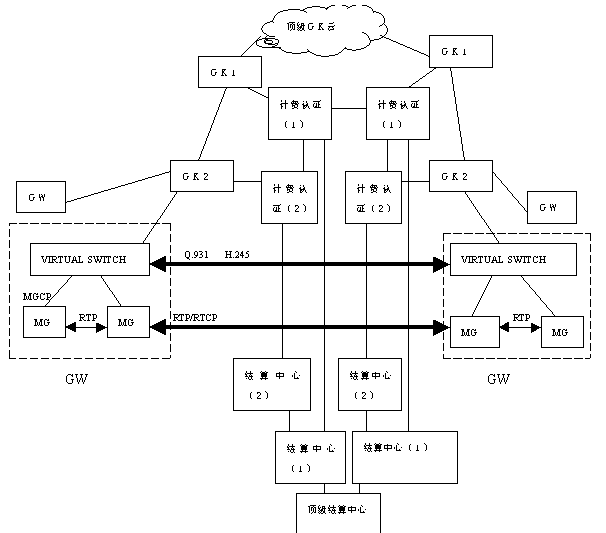

中興ZXIP10-AS IP電話系統總體框架圖見圖1-2，主要包括IP承載網絡、IP電話網關、IP電話網絡的管理設備（如網守、計費/認證中心等）和傳統電路交換網的接入部分。該組網結構支持國標要求。

圖1-2 支持國標的組網架構

其中頂級網守云可以包含多個頂級網守，頂級網守之間的連接、一級網守與頂級網守之間的連接以及不同運營者之間的連接由各運營者根據各自的情況自行確定其具體的連接方式。當IP電話運營者的網絡規模不是很大時，頂級網守的功能可由其中一個一級網守完成。

1.3.1 頂級網守的主要功能

頂級網守負責管理屬于該運營者的所有一級網守，主要負責一級網守之間的地址解析和認證；不同運營者IP電話網之間的互通、地址交換由頂級網守來完成；負責管理國際業務，即國際呼叫的建立與拆除均需經過頂級網守。

1.3.2 一級網守的主要功能

一級網守主要負責管理該一級網守所管轄的全部二級網守間的地址解析工作。在兩級網的情況下, 二級網守的功能全部歸入一級網守。

1.3.3 二級網守的主要功能

二級網守所管轄范圍稱為一個區域，二級網守主要負責所屬區域內用戶的地址解析和認證，防止非法用戶的接入和非法網關的登記；負責向所屬網關提供路由信息，包括被叫網關的端口信息等；負責完成PC到電話業務的呼叫建立、釋放和計費信息的采集。

1.3.4 計費中心的功能

如圖所示二級計費/認證中心只包含它對應的二級網守所轄區域的用戶信息。一級計費/認證中心應包含一級網守所轄區域全部用戶的信息，用戶的漫游認證由一級計費/認證中心完成。

二級計費中心

• 二級計費中心接收計費采集點發送的用戶使用IP電話的起始和終止時間等計費信息，生成原始記錄數據CDR (Call Detail Record)，根據費率生成帳單。
• 對于記帳卡用戶，二級計費中心還要根據用戶帳號，將余額轉換成用戶使用IP 電話的最大時長并送到計費采集點，以免用戶透支。
• 二級計費中心還要負責將本區發生的漫游用戶資費清單交至二級結算中心。

一級計費中心

一級計費中心的功能同二級計費中心的功能。

計費采集點

在"電話到電話"的情況下計費采集點設在發端網關，在"PC到電話" 的情況下，計費采集點設在相應的網守。

計費采集點(主叫)負責采集用戶使用IP電話的起始時間和終止時間等信息送給相應的計費中心。對于記帳卡用戶，計費采集點還要接收相應計費中心送來的用戶使用IP 電話的最大時長，并實時監測用戶的通話時間，以免用戶透支。

1.3.5 結算中心的功能

中興ZXIP10-AS IP電話網的結算系統原則上采用兩級結構，即頂級結算中心、一級結算中心。根據不同地區的業務需要也可增設二級結算中心。

其中：

頂級結算中心

• 接受一級結算中心遞交的漫游用戶資費清單，并轉至其開戶地所在一級結算中心。負責所轄各一級結算中心之間的資費結算。
• 完成與傳統電話網的結算。
• 完成不同運營者之間的結算。
• 負責整網的國際業務結算。

一級結算中心

• 一級結算中心負責對所轄各二級結算中心之間的資費結算。
• 將在本區發生的異地開戶的漫游用戶資費清單交至頂級結算中心。
• 接收頂級結算中心轉交的其它一級結算中心提供的本地區開戶的漫游用戶的異地資費清單；
• 完成與傳統電話網的結算。

二級結算中心

完成與傳統電話網的結算。

2 系統特性

2.1 容量：

• 雙柜系統（2個機柜，每個單機柜：2.20mⅹ0.81mⅹ0.60m）滿配置可提供3120路IP電話.
• 單柜系統(1個機柜, 規格同上)滿配置可提供1200路IP電話.
• 多系統可達數萬端口

2.2 提供的業務：

ZXIP10-AS提供IP PHONE及傳真網關功能，并支持遠程用戶接入功能.

在網關功能中，支持基本業務和補充業務及增值業務。

• 基本業務

1） IP電話

這是IP Phone網關最初的應用，包括PC-PHONE，PHONE-PC，PHONE-PHONE、PC-PC四種形式，其中PHONE 包括固定電話和移動電話。

2） IP傳真，有兩種方式：實時傳真和存儲轉發。實時傳真服務采用T.38（ITU于1998年6月通過）。在PSTN一端支持的協議是T.30三類傳真。

• 補充業務

呼叫轉接（Call Transfer）H.450.2
呼叫轉移（Call Diversion）H.450.3
呼叫保持（Call Hold）H.450.4
呼叫寄存與呼叫取回（Call Park Call Pickup）H.450.5

• 增值業務

由于IP電話將語音信號轉化為在Internet上傳輸的數據信號，可以提供比普通PSTN業務更多的增值業務。
1. 點擊撥號
2. .PHONE DOUBLE
3. 來電技術
4. FOLLOW ME
5. 按時間段分配有關業務
6. VPN
7. WEB-CALL CENTER
8. UNIFIED MESSAGE
9. 語音訪問INTERNET
10. 網上交易
11. 網上電話廣告
12. 網上廣告商
13. IP PHONE強拆/監聽等
14. IP PHONE 投票
15. IP PHONE電話訂票
16. 話費摧費,鬧醒等

2.3 網絡管理

• 完全采用圖形用戶界面，操作直觀方便。
• 能夠對各種板級參數、業務參數和網關參數等進靈活的配置。
• 能夠隨時檢測網絡連通性與服務質量。
• 具有呼叫管理與狀態跟蹤能力
  -動態監視所有端口的通話狀態、開閉狀況。
  -詳細記錄呼叫的各種信息，如呼叫時間、主叫號碼和被叫號碼。
• 具有完善的網關管理功能
  -可以靈活的設置服務時間和網關狀態，隨時檢測網關設備的運行狀況。
  -支持各種的編解碼方案的靈活選取。
  -能夠對各種異常情況進行準確的報警。
  -能對網關進行的遠程監控、啟動和關閉。
• 具有嚴格的網絡安全機制

2.4 計費管理

計費系統完成系統的計費功能，包括設置計費環境、處理用戶呼叫記錄、打印用戶交費報表、統計網關的呼叫信息、統計網關的各種業務的流向以及查詢數據庫中的各種信息。系統具有如下特點：

• 完備的計費功能。
  　-支持立即計費、定期計費以及復式計次方式。
  　-具有靈活的費率配置管理。
  　-支持免費用戶。
  　-支持對話單表的查詢。
  　-具有獨特的應急功能，支持對于因特殊情況出現的單個用戶計費行為。
• 強大的報表功能。系統提供了各種類型的報表，包括：
  -用戶交費單報表
  -用戶詳細報表
  -業務量統計報表
  -業務流向統計報表
• 可靠的安全與維護性能。
  -采用系統應用日志，能夠自動地對與對數據庫有關的操作進行詳細的記載。
  -支持對計費數據和話單信息等進行備份，并提供重新計算的功能。
  -支持違例話單的修復。對于極少數的無法計費的話單信息，系統提供給用戶修復功能，用戶可對違例話單進行修復處理。
  -支持操作員的權限管理。對于計費系統不同的操作，系統設置有不同權限級別，對用戶進行根據操作員的權限，對其進行控制，提高系統的安全性。
• 完善的用戶管理功能。
  - 用戶開戶和銷戶
  - 用戶信息查詢修改

2.5 技術指標

● PSTN線路接口：E1中繼、模擬用戶線
● PSTN信令接口：中國一號信令、七號信令
● 數據網絡接口：10/100BaseT以太網和IP協議
● 語音編碼：A律
● 語音壓縮算法：G.723.1、G.729A、G.711、GSM
● 媒體接入：電話、Fax、PC
● 接續方式：二次撥號（類200方式）/直撥方式
● 提示音：語音、信號音
● 計費方式：預付費、記帳

2.6 系統特點

• 提供高質量、靈活的話音通信，即使在非保證Qos的IP網絡上
  1) 采用基于硬件的多種最新技術極大地提高了話音質量
  - 采用先進的DSP技術進行語音壓縮和語音編解碼
  - 采用基于國際標準G.165回波抵消算法，最大限度地消除了長途語音傳輸所帶來的回聲
  - 采用JitterBuffer抖動消除技術，有效地降低了IP網絡帶來的抖動
  - 采用靈活的丟包補償算法大大彌補了IP語音包的丟失和延遲所帶來了影響
  - 采用靜音抑制和激活檢測策略，有效地減少IP語音包的數量
  2) 多種語音優化技術（如VAD/CNG技術）的采用進一步壓縮了帶寬
  3) 支持多種語音編解碼方案，包括G.723.1、G.729A、G.711和GSM等。運營商可根據各自的網絡狀況、服務質量、容量、運營成本等多種因素自由地選擇編碼算法
  4) 采用全雙工模式，每個通信端口同時支持雙向數據傳輸能力
  5) 具有靈活的邏輯分群功能
• 適應高業務流量的沖擊，符合電信級設備高可靠、高性能的要求
  1） 采用集中控制、分散處理的系統結構，保證優異的整體性能
  2） 獨特的動態兩級負荷均衡設計，通過主控制模塊（MP）和IP電話單元控制板（AUC板）進行調度，保證接入系統運行時負荷分配的最優性
  3） 秉承電信設備的高可靠性設計思想，提供所有公共資源單板1：1主備用備份，接入業務處理單板m+n冗余備份，并且支持所有單板熱插拔，充分保證了接入系統電信級的工作穩定性
  4） 在業務處理板中采用高性能RISC集成通訊控制器，為業務處理提供強大的動力
  5） 采用基于硬件的話音實時傳輸技術，提高了系統的可靠性和系統容量。
• 采用最新技術和器件降低系統成本，節約用戶投資
  1） 高集成度，使每接入端口成本降到最低
  單柜系統：滿配置1200路IP電話
  雙柜系統：滿配置3120路IP電話
  普通業務處理板支持30路IP電話
  2） 獨特的節省IP地址資源的設計：一個IP電話單元（240路）只需占用1個IP地址
  集成接入服務器功能，DM板（數字MODEM板）與IPP板混插，每板支持30路Modem接入或ISDN B通道接入，用戶可根據需要進行動態的選擇
• 提供內置式100M/1000M以太網接口，簡化與IP網絡的連接 提供內置式SDH 155接口，簡化與PSTN的連接，更便于安裝維護、集中管理
• 良好的系統兼容性與可擴展性
  1） 完善的中國七號信令和中國一號信令支持：源自中興ZXJ10程控交換機的NO.7、NO.1信令系統，已通過國家的有效性和兼容性測試，并且在實際組網中成功的與國內任何交換機接口
  2） 支持ITU標準H.323協議，具有良好的系統兼容性，可以與其他廠商標準的H.323終端進行通信
  3） 支持標準RADIUS協議，可以與符合該標準的任何廠商的認證、授權、計費系統連接
  4） 方便快捷的軟件版本升級方法
  5） 集中控制、分散處理的結構，保證系統的平滑擴容
• l 便捷的操作維護方式
  1） 圖形化全中文界面的后臺維護管理；
  2） 支持SNMP，可利用其他廠商的符合該協議標準的網管產品進行維護管理；
  3） 支持遠程（Telnet）維護管理。

3 功能應用

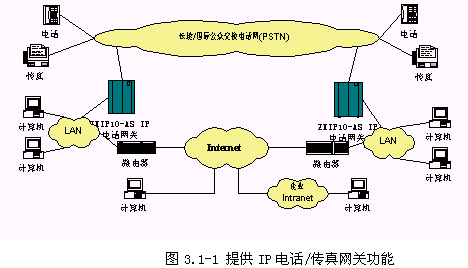

3.1 IP電話/傳真網關基本業務功能的實現

　

說明：

• 提供三種基本業務：電話到電話、PC（帶H.323終端）到電話、電話到PC（帶H.323終端）；
• 傳真業務形式：實時傳真和存儲轉發傳真 ；
• 來電指示、Email指示、及Internet語音信箱等功能；

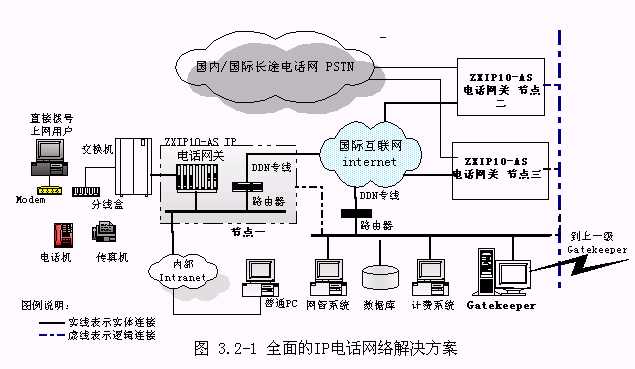

3.2 全面的IP電話網絡解決方案

　

方案中包含了以下幾部分：

• ZXIP10-AS IP電話網關。
• ZXIP10-AS網守：多個網關構成一個邏輯區域（ZONE），由ZXIP10-AS網守統一實現路由、帶寬管理和接入許可授權等多方面的功能。
• 網管系統和計費系統。

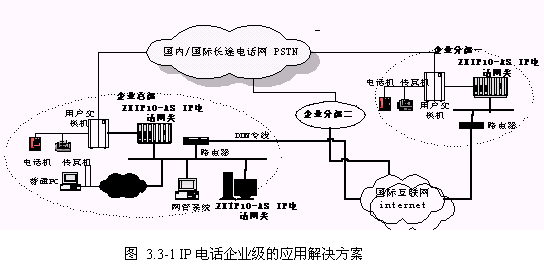

3.3 IP電話企業級的應用

　

說明：

ZXIP1-AS IP電話網關也可應用于跨地域的大型企業，利用用戶交換機和企業內部網一級租用的專線，在企業的各個分支之間通過IP電話通信，由此節約大量的通信費用。

3.4 與ZXJ10無縫結合

　

說明：

• ZXIP10-AS IP電話系統的設計完全符合ZXJ10的系統結構，它可以與ZXJ10無縫結合，從而使ZXJ10具備IP電話/傳真網關和遠程撥號接入功能；
• ZXIP10-AS IP電話系統與ZXJ10無縫結合的方式：模塊方式和單元方式；
