一、IMS的概念
IMS(IPMultimediaSubsystem)即IP多媒體子系統,是由負責制訂WCDMA標準的國際化組織3GPP在R5中定義的。IMS的提出為下一代基于IP的移動網絡提供了面向分組數據包交換的多媒體服務及平臺,它的核心特點是基于SIP協議和接入的無關性。由于采用SIP作為核心控制協議,并通過SIP進行業務管理,IMS可以使運營商充分利用SIP的優勢,更快速更靈活地開發管理移動多媒體業務。
二、IMS體系架構及核心部件

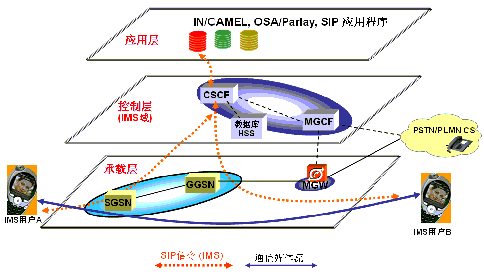

3GPPIMS體系采用了分層的網絡結構,如圖1所示。

3GPPR5:IMS的分層網絡架構
- 最底層為承載層,用于提供IMS SIP會話的接入和傳輸。從技術角度來看,承載網必須是基于分組交換的,通常包括3GPP 分組網、IP
VPN等。圖中以移動分組網的承載方式為例,描述了IMS用戶通過手機進行IMS會話的方式,主要的承載層設備有SGSN、GGSN,以及媒體網關MGW。SGSN和GGSN可以完全重用現網設備,不需要硬件升級,僅通過做相關配置就可以支持IMS了。MGW是負責媒體流在IMS域和CS域互通的功能實體,主要解決話音互通問題。無論具體采用哪一種接入方式,只要基于IP技術,所有的IMS用戶信令就可以很好地傳送到控制層。
- 中間層為信令控制層,所有IP多媒體業務的信令控制都在這一層完成。主要的功能實體有CSCF(Call Session Control
Function)、HSS(Home Subscriber Server)、MGCF(Media Gateway Control Function)等,這些網元通過執行不同的角色,如信令控制服務器、數據庫、媒體網關服務器等,協同完成信令層面的處理功能,如SIP會話的建立、釋放。需要指出的是,這一層僅對IMS信令負責,最終的IMS業務流是不經過這一層的,而是完全通過底層承載層做路由實現端到端通信。
- 最上面一層是應用層,用于提供IMS業務,主要網元是一系列通過CAMEL、OSA/Parlay和SIP技術提供多媒體業務的應用平臺。運營商可以在自行開發一些基于SIP的應用,通過標準SIP接口與IMS系統連接;如果運營商需要連接第三方SP的應用,IMS可以和標準的API,如OSA
API連接,通過OSA/Parlay GW對第三方非信任的SP業務進行鑒權和管理等。
可以看出,IMS其實是部署在GGSN等接入網關之后的一個新的核心網絡“域”(一個由許多網元組成的新的移動網絡體系)。在IMS域包含的功能實體中,HSS和CSCF是IMS內部負責呼叫控制的主要網元。CSCF可以說是整個網絡的核心,支持SIP協議處理SIP會話。按邏輯功能來分,CSCF可以分為以下三類。
- P-CSCF(Proxy)是用戶終端接入IMS系統的入口,實現SIP協議中的Proxy和User Agent功能。
- I-CSCF(Interrogating)根據用戶信息通過查詢 HSS為用戶選擇正確的S-CSCF,同時向S-CSCF 發送呼叫請求。
- S-CSCF(Serving)用于完成網絡中所有的會話處理,包括對用戶認證鑒權,并觸發相應的業務。如果說CSCF是IMS系統中最重要的實體,那么S-CSCF就是重中之重。
HSS在IMS系統中作為用戶信息存儲的數據庫,包含了IMS用戶鑒權和會話建立所需的所有用戶數據。HSS的功能可以包含HLR、Radius、DNS等,其中用于用戶信息存儲的服務器叫做UMS(用戶移動性服務器)。HSS是用戶信息的主存儲數據庫包含用戶的個人檔案信息,認證/授權信息,用戶位置信息、功能屬性/業務等等。HSS負責保存用戶相關的業務處理能力列表,該表用于為每一個注冊用戶確定一個合適的S-CSCF。HSS并不負責保存應用特定的信息,應用服務器會負責保存這些信息。HSS必需保存足夠的信息用于適時觸發或連接應用服務器。
三、西門子領先的IMS解決方案
西門子IP多媒體子系統名為IMS@vantage,它完全遵循3GPP規范,提供了一個支持語音/多媒體數據業務集成的開放式網絡控制平臺,能為運營商以最經濟快捷的方式提供多媒體應用及開發環境。

由于IMS與接入無關的技術特點,IMS@vantage支持各種接入方式,如無線接入中的WLAN、GPRS、WCDMA/TD-SCDMA等,這些無線資源都能作為用戶接入技術與IMS系統連接。此外,西門子目前也實現了在固定接入方式下的多種應用。
IMS@vantage可以提供豐富的多模式移動業務:對于實時的用戶端到端的移動業務,如增強的語音業務和視頻電話,西門子IMS通過一系列的關鍵機制如會話談判和管理、業務質量(QoS)和移動管理等實現用戶端到端的通信業務;此外,移動運營商還可以通過西門子IMS系統提供非實時的用戶端到端業務,如聊天和即時消息(IM);多用戶業務,如多媒體會議和聊天室;用戶端到服務器端業務,如動態PUSH業務。
西門子IMS@vantage的多媒體開發執行環境,可提供靈活的業務開發模式,協助運營商成為真正的移動應用業務提供商(MASP)。
- 根據國際標準進行規范化開發,比如PoC(Push-to-Talk over Cellular)業務就是根據OMA / MENSA組織的規范進行開發。
- 設備商根據運營商的要求進行開發,比如考慮到運營商希望結合PoC和IM的應用,因此西門子基于SIMPLE進行IMPS功能的開發,以便通過IMS平臺實現業務的綜合。
- 設備商與運營商合作開發,比如Photo Share業務是由西門子與Telia Sonera(北歐運營商)合作開發的基于IMS的業務。
- 運營商自主開發,運營商亦可以利用IMS提供的開放接口和標準的SIP業務開發平臺,根據市場需求自主開發IMS業務。
雖然IMS是R5定義的標準,但是,西門子一直致力于IMS在移動現網的應用和開發,為移動運營商提供領先的技術和解決方案:
- 保證移動運營商利用當前GPRS網絡獲取更大的利潤;
- 用最小的投資在UMTS網絡部署之前開通多媒體業務;
- 實現一個與接入技術無關的,向UMTS技術簡單漸進的演進過程。
四、IMS全球發展?fàn)顩r
眾多業內人士都認識到第三代移動通信網絡將提高移動接入網帶寬,使提供多媒體新業務成為可能。然而運營商也認識到,如果部署新的具有吸引力的、令人滿意的IP移動業務,僅依靠高的接入速率是遠遠不夠的,于是把目光紛紛聚集在了IMS上,希望能通過IMS來迅速靈活地提供豐富多彩的未來多媒體業務,同時給移動運營商帶來高的投資收益率。
此外,由于標準化方案的固有特性使得IMS成為一個可重用的業務平臺。大多數情況下,新業務的創建和配置,通常只是在一個SIP服務器上進行開發配置,并在客戶端導入相應的插件。IMS能夠提供大部分新業務所需要的基礎部件和功能件,滿足注冊、會話建立、安全、計費、網管等基礎功能需求。運營商發現通過IMS可以大幅度地節省CAPEX和OPEX開銷,特別是對于多業務共存這種復雜業務環境。
西門子擁有相當全面的IMS產品線和全球領先的商用部署經驗。自2002年西門子在戛納GSM大會上展出了全球第一個IMS演示系統以來,已經與30多家運營商建立了IMS試驗網和試商用網,并贏得了4份IMS商用合同。西門子的IMS解決方案正在使運營商和終端用戶超前享受著多媒體業務帶來的豐富體驗。
