東進技術DN系列產品手冊

2002/04/03

DN系列產品簡介

　　DN系列產品是東進技術適應國際市場需求，推出的新一代語音系列產品。它的投放奠定了東進技術在語音產品市場上的國際領先地位。
　　結構全新的DN系列產品，采用新軟件開發包---NADK(New Architecture Development Kits)，兼容Intel-Dialogic板卡應用程序接口，滿足客戶的不同需要，提供性價比更高的選擇，是東進產品歷程上的里程牌。

DN系列幾大特性

　　一、采用新的開發架構體系NADK，真正支持多線程和事件驅動，提供種編程模式。兼容Dialogic應用程序接口,而且執行效率比Dialogic語音卡更高。
　　二、提供標準的PCI或Compact PCI接口，大幅提高了應用系統的密度和穩定性。
　　三、采用國際標準CT-Bus總線結構，支持H.100標準 (CT-BUS FOR PCI)和H.110標準(CT-BUS FOR Compact PCI)，提供4096路交換能力。
　　四、采用DSP數字信號處理器，提供每秒上億條指令執行速度，具有卓越的語音處理能力。

DN 系列軟件環境：

  • Windows NT 4.0 (workstation or server)，SP5或更高版本。
  • 或Windows 2000(Professional, Server, and Advanced Server) 。

    • 東進DN系列語音卡與Dialogic對應產品兼容

    　　通過NADK開發包，基于Dialogic板卡應用系統，在不變動應用程序源代碼的基礎上重新編譯連接，可直接移植到東進DN系列硬件平臺上。

    Dialogic產品

    東進對應兼容產品

    描述

    D/300SC-E1

    D320N

    30路數字中繼語音卡

    DTI/300SC

    30路數字中繼接口卡

    DTI/301SC

    30路數字中繼接口卡

    D/300SC-2E1

    D640N

    60路數字中繼語音卡

    D/600SC-2E1

    60路數字中繼語音卡

    D/160SC-LS

    D160AN-16T

    16路模擬語音卡

    D/41ESC,D/41EPCI

    D160AN -4T

    4線模擬中繼語音卡

    4線模擬中繼語音卡

    D/41H

    D/21H

    D160AN-2T

    2線模擬中繼語音卡

    D/80SC,D/80PCI

    D160AN

    8路語音資源卡

    D/160SC

    16路語音資源卡

    D/240SC

    24路語音資源卡

    D/320SC,D/320PCI

    32路語音資源卡

    MSI/80SC-R

    D160AN -8U

    8線座席接口卡

    MSI/160SC-R

    D160AN -16U

    16線座席接口卡

    MSI/240SC-R

    24線座席接口卡

    怎么把基于Dialogic卡的應用程序轉換到基于DN系列構建的平臺上？

    　　1.打開VC工程，將Dialogic的導入庫(*.lib)文件從工程內刪除。
    　　2.加入NADK 對應的導入庫文件。
    　　3.重新編譯應用程序。

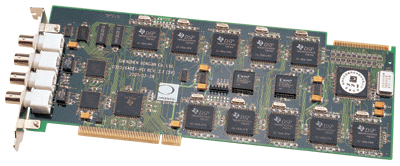

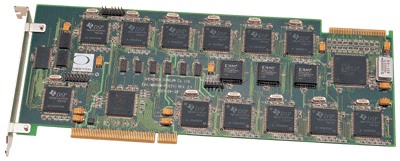

    D640N 一號信令/數字一號信令數字中繼語音卡

    　　D640N 數字中繼卡語音卡提供60路語音處理能力，2E1（PCM）數字中繼接口，支持一號信令（SS1）和數字一號信令（DSS1）�？ㄉ蟼溆�10片功能強大的數字信號處理器，配合高性能DSP算法，可以達到每秒十億條的指令執行速率，確保實時、高效地處理多個語音通道的多個任務。
    　　D640N采用國際標準的CT-BUS總線，能將符合H.100標準的東進傳真、座席、IP資源卡和語音合成產品集成在一個系統內，支持機間互聯，構造高密度、分布式的大型系統。
    　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

    　　�？ㄉ霞�2E1（PCM）數字中繼接口，60路中繼通道處理能力。
    　　。DSP處理能力達1000 MIPS。
    　　。精確檢測任意單/雙音頻音，準確識別掛機信號音能力，支持按鍵打斷錄放音。
    　　。識別Fax、Modem以及其他特種信號音。
    　　。先進的DSP算法支持多種語音速率和語音壓縮格式，如24Kbps、32Kbps 的ADPCM/ ADPCM編碼的WAV格式，48Kbps、64Kbps A律PCM/A律PCM編碼的WAV格式.
    　　。支持在不同通道上的文件和內存錄、放音，
    　　。同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
    　　。單機支持16片，通過機間互聯，提供4096路無阻塞直接交換能力。
    　　。PCI接口，支持即插即用（PnP）。

    　　

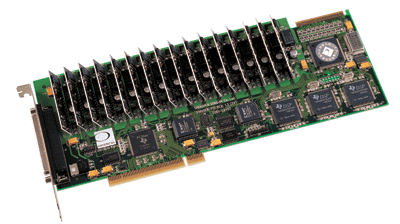

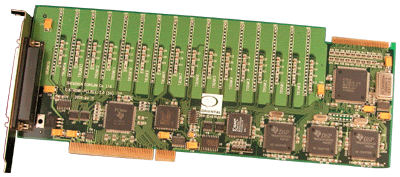

    D160AN-16T 16線模擬中繼語音卡

    　　D160AN-16T 16線模擬中繼語音卡可直接與模擬電話線路相連，單卡提供16路語音處理通道�？ㄉ蟼溆�3片數字信號處理器，運行先進的DSP算法，可準確可靠地收發多語音通道的DTMF信號音，精確地檢測信號音和極性反轉，識別用戶摘掛機。
    　　D160AN-16T采用國際標準的CT-BUS總線，能將符合H.100標準的東進傳真、座席、IP資源卡和語音合成產品集成在一個系統內，支持機間互聯，適合構造高密度、分布式的大型應用系統。
    　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

    　　。單板提供16個獨立的，可并行處理的話音通道。

    　　。DSP處理能力達300 MIPS。
    　　。精確檢測極性反轉，支持DTMF及FSK兩種主叫識別模式。
    　　。先進的DSP算法支持多種語音速率和語音壓縮格式，如24Kbps、32Kbps 的ADPCM/ ADPCM編碼的WAV格式，48Kbps、64Kbps A律PCM/A律PCM編碼的WAV格式.
    　　。支持在不同通道上的文件和內存錄、放音，
    　　。同一計算機中多塊卡共用一個IRQ,便于用戶擴容。
    　　。單機支持16片，通過機間互聯，提供4096路無阻塞直接交換能力。
    　　。PCI接口，支持即插即用（PnP）。

    　　

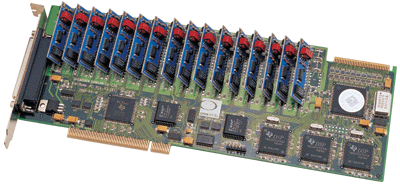

    D160A N- 16U 16 線人工座席卡

    　　D160AN-16U 16 線人工座席卡可以連接16部模擬電話機、座席耳機或其他模擬電話線路設備（如調制解調器、傳真機等），提供座席電話鈴流源，具有內在的數字交換功能。
    　　D160AN-16U采用標準的CT-BUS總線，能與符合H.100標準的DN中繼接口 語音卡配合使用，提供座席資源。
    　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。



    D160AN 16線語音資源卡

    　　D160AN 16線語音資源卡提供16路的語音數字通道，通過CT-BUS總線與模擬中繼、數字中繼等網絡接口卡相連，實現語音資源共享，適合構造低成本的大型應用系統。
    　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

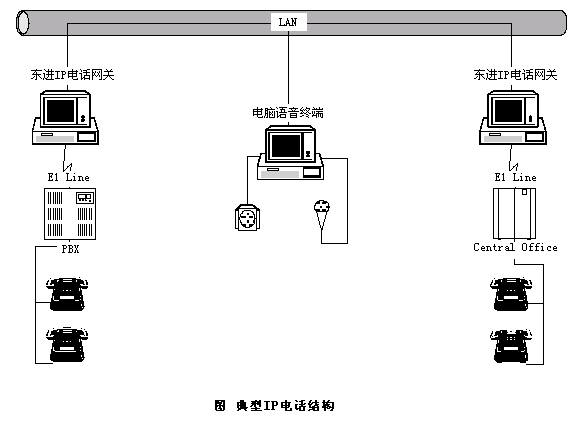

    DP320N IP語音資源卡

    　　DP320N IP語音資源卡在單個PCI槽中提供32個VoIP分組數據流端口，支持標準的IP電話協議族H.323。
    　　DP320N采用國際標準的CT-BUS總線接口，利于與符合H.100標準的DN語音板卡集成，可將PSTN接口管理、信令處理、IVR、語音編碼等功能有機地組合，提供靈活、高性能的IP電話解決方案，方便用戶構建各種IP電話網關，提供IP電話增值服務。 　　

    DCB960N 會議資源卡

    　　DCB960N會議資源卡是基于數字信號處理技術的高性能會議卡，為系統開發商提供會議功能解決方案。DCB960N會議卡采用標準的CT-BUS總線，方便與DN系列數字中繼卡連接，單卡提供96方的強大會議功能。
    　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

    CompactPCI 產品

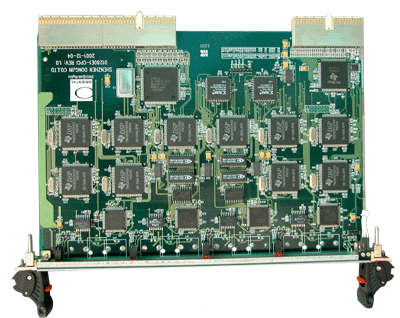

    D1280NC 一號信令/數字一號信令數字中繼語音卡

    　　D1280N 數字中繼卡語音卡提供128路語音處理能力，4E1（PCM）數字中繼接口，支持一號信令（SS1）和數字一號信令（DSS1）。卡上備有10片功能強大的數字信號處理器，運行先進的DSP算法，可以達到每秒十億條的指令執行速率，確保實時高效地處理多個語音通道的多個任務。
    　　D640N采用標準CT-BUS總線，能將符合H.110標準的東進傳真、座席、IP資源卡和語音合成產品集成在一個系統內，支持CompactPCI接口，適合構造運營級、穩定可靠的高密度大型應用系統。
    　　NADK軟件開發包兼容Dialogic應用程序接口(API)。

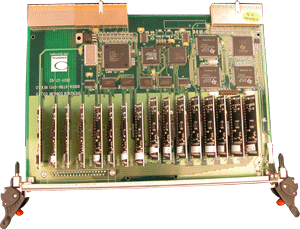

    D160ANC-16T 16線模擬中繼語音卡

    　　D160ANC-16T 16線模擬中繼語音卡可直接與模擬電話線路相連，單卡提供16路語音處理通道�？ㄉ吓溆�3片數字信號處理器，運行先進的DSP算法，可準確地收發多語音通道的DTMF信號音，精確地檢測極性反轉功能，識別用戶摘掛機。
    　　D160ANC-16T采用國際標準的CT-BUS總線，能與符合H.110標準的東進傳真、座席位、IP等資源卡和語音合成產品集成在一個系統內。支持Compact PCI接口，適合構造運營級、穩定可靠的高密度大型應用系統。
    　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

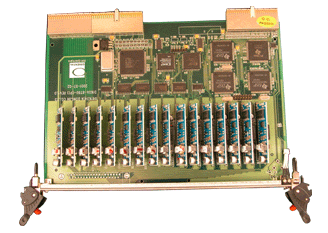

    D160ANC- 16U 16 線人工座席卡

    　　D160ANC-16U 16 線人工座席卡可以連接16部模擬電話機、座席耳機或其他模擬電話線路設備（如調制解調器、傳真機等），提供座席電話鈴流源，具有內在的數字交換功能。
    　　D160ANC-16U采用標準的CT-BUS總線，與符合H.110標準的DN中繼接口語音卡配合使用，提供座席資源。
    　　配合NADK軟件開發包，能夠兼容Dialogic應用程序接口(API)。

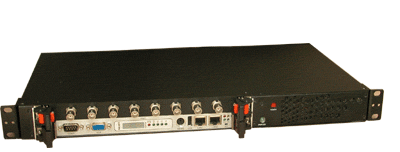

    七號信令網關DSIU7200C

    　　東進7號信令網關是通過TCP/IP LAN向一組分布式應用平臺提供七號信令的網絡接口設備，為通信網上的多種增值服務系統提供七號信令網絡平臺。
    　　基于CompactPCI 總線的服務器架構，具有極高的可維護性、穩定性，可提供兩條七號信令鏈路處理能力，支持4096話路的七號信令的消息傳送部分(MTP)和用戶部分(ISUP、NUP、SCCP、TCAP和MAP)功能。
